空氣源熱泵熱泵地板采暖系統安裝分析
隨著人民群眾物質生活水平的提高，大家對冬季供暖的舒適性及安全性有了新的要求。在集中供暖條件下，不同樓層、不同朝向等因素會造成相當大的室內溫差、室溫低的住戶自然牢騷滿腹。在采用燃氣為能源的小區和住宅中，其采暖質量毋庸置疑。但燃氣經燃燒后產生的二氧化硫、總懸浮顆粒物、可吸入顆粒物等對區域空氣質量還是有一定影響的。此外燃氣裝置的防火防爆問題也不容忽視。由于國內一些生產此類鍋爐的企業起步較晚、技術工藝不夠成熟及穩定，使燃氣鍋爐的安全性得不到足夠的保證，再加上某些人為的安裝、使用、維修不當，使燃氣鍋爐爆炸、傷人的事件時有發生。
在綜合考察各種采暖方式的利弊之后，空氣源熱泵機組作為地板采暖的熱源設備雖然存在初次投入高的缺點，但它具有安全可靠、高效節能、綠色環保的特點，在現在國家提倡低碳經濟、保護環境、節能減排的政策引導下，隨著人們的生活條件、生活素質的不斷提高，空氣源熱泵地板采暖系統將成為今后的主要采暖方式之一。
一、地暖基本常識
1、地暖的歷史
地暖的歷史：地面輻射供暖（簡稱地暖）是一項既古老又嶄新的技術。在我國地面采暖可追溯到明朝末年，如現存我國的故宮，在青磚地面下砌好煙道，冬天通過煙道傳煙并合理配置出煙窗以達到把青磚溫熱而后傳到室內，使室內產生溫暖的效果。以后我國北方農村出現火墻、火炕的取暖方式，韓國、日本出現地炕。從古至今，人類不斷傳承文明，開拓創新，發展進步。現在隨著科技時代的到來，地面供暖技術已從原始的煙道散熱火炕式采暖發展成為以現代材料為熱媒的地面輻射供暖。該技術早在上世紀30年代就在發達國家開始應用，我國在50年代就已將技術應用于人民大會堂、華僑飯店等工程中。
2、地暖的原理
地面輻射供暖是以整個地面為散熱器，通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。由于在室內形成腳底至頭部逐漸遞減的溫度梯度，從而給人以腳暖頭涼的舒適感。地面輻射供暖符合中醫“溫足而頂涼”的健身理論，是目前最舒適的采暖方式，也是現代生活品質的象征。
3、地暖的分類
地面輻射供暖按照供熱方式的不同主要分為低溫熱水地面輻射供暖和發熱電纜地面輻射供暖。低溫熱水地面輻射供暖是以溫度不高于60℃的熱水為熱媒，在加熱管內循環流動，加熱地板，通過地面以輻射和對流的傳熱方式向室內供熱的供暖方式。發熱電纜地面輻射供暖是以低溫發熱電纜為熱源，加熱地板，通過地面以輻射和對流的傳熱方式向室內供熱的供暖方式。常用發熱電纜分為單芯電纜和雙芯電纜。
4、地暖回填注意事項
①回填和養護時都應保持壓力；
②鋪地磚的回填地面宜低，為日后鋪地磚留出灰口，豆石與混凝土和好一起攤鋪；
③養護時應適當撒水養生；
④混凝土的灰號應適中（灰號大易裂，灰號小強度不夠，易造成地面塌陷）
⑤用戶可在每年在使用前清洗分水器前端的過濾器，以保證水管的清潔，防止管路堵塞具體方法如下：首先關閉連接導管的進、回水閥門，然后打開過濾器，取出過濾網并清洗干凈，檢查過濾網有無破損、堵塞，如有損壞，應換上同規格的過濾網，按原樣裝好即可；
⑥地暖系統在開始供水或使用過程中，管道中可能積存空氣，影響采暖效果，這時可打開分、集水器的放氣閥，將氣體排出，方法和傳統供熱相同；
⑦鋪設在地面下的地暖管距地板面僅約3-4cm，砸碰、敲擊地面容易傷及地暖管，因此鋪設地暖管道的地面嚴禁敲砸、撞擊等，嚴禁在地面上楔入任何尖銳物，以防損壞地暖管。嚴禁使地面承受2噸/m2以上的荷載。
二、空氣源熱泵地板采暖系統
在綜合考察各種采暖方式的利弊之后，空氣源熱泵機組作為地板采暖的熱源設備雖然存在初次投入高的缺點，但它具有安全可靠、高效節能、綠色環保的特點，在現在國家提倡低碳經濟、保護環境、節能減排的政策引導下，隨著人們的生活條件、生活素質的不斷提高，空氣源熱泵地暖系統將成為今后的主要采暖方式之一。

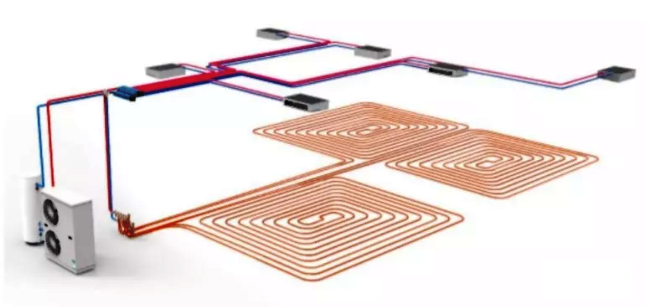

空氣源熱泵地暖系統熱泵主機安裝于屋頂、陽臺墻壁上、空調主機臺、室外、車庫等地方，不占用房間活動空間；水箱安裝于屋頂、陽臺地下、陽臺墻壁上、室外等，盡量少占用活動空間。
套房家庭無380V電時應采用熱泵主機為5P以下220V電源的主機；別墅可采用380V電源的熱泵主機。地暖承壓保溫水箱的容量為地暖盤管貯水量的1倍以上，水箱可放置于地下或掛于墻壁上。
主機與水箱的循環口為1寸內牙管口，水箱與地暖盤管的循環口為1寸內牙管口。考慮到采暖時間一般為每年3個月左右，主機每天工作時間可延長。3P主機可配地暖面積為60-80平方米，4P主機配80-110平方米，5P主機配100-140平方米。考慮到初裝費和氣溫非常低時，為了加快加溫速度，水箱可選擇加裝電熱管輔助加熱。
地板采暖出水溫度為45-55度，回水溫度為35-45度，低溫熱水地板輻射采暖系統的供水溫度不宜超過60℃，供熱系統的工作壓力不得超過0.8MPa。室內設計溫度為16-22度。
空氣源熱泵地暖系統熱源設備包括：空氣源熱泵熱水機、水箱、加熱循環水泵、地暖循環水泵、補水電磁閥、電源線、管道與配件等。
三、地板采暖系統施工前注意事項
1、地板輻射采暖系統施工應避免與其它工種進行交叉施工作業，導致配合困難或責任不明耽誤工期，質量難以保證。需與裝修公司提前溝通，協調工作配合流程；
2、水電改造應在地板采暖系統施工進場前完成。地板采暖系統安裝前，應保證施工現場水電管路施工完畢，廚房、衛生間應做完閉水試驗并經過驗收，施工區域地面平整清潔，無裸露的鋼筋、水電管線及任何影響施工進行的設備、材料、雜物等；
3、豆石混凝土回填找裝修公司做也是可以的，建議裝修公司作此項目，裝修公司做回填，亦可以提起重視，最大程度上減少施工中對地暖破壞的可能；
4、業主應協助協調物業公司、鄰里的關系，為正常施工創造條件，包括負責到物業等有關部門辦理相應的人員及設備出入證、開工及驗收審批手續等。
四、地熱地板如何保養？
1、初次使用時加熱要循序漸進；
使用地熱地板時，消費者一定要注意循序漸進地給地坪和地板加熱。安裝時，地表溫度應保持在18℃左右。在安裝前，要對水泥地面逐漸升溫，每天增加5℃，直至達到18℃左右的標準為止。在安裝完成后的頭3天內，要繼續保持這一溫度，3天之后才可根據需要升溫，并且每天只能升溫5℃。
第一次使用地熱采暖，注意應緩慢升溫。首次使用時，供暖開始的前三天要逐漸升溫：第一天水溫18℃，第二天25℃，第三天30℃，第四天才可升至正常溫度，即水溫45℃，地表溫度28℃～30℃。不能升溫太快，太快的話，地板可能會因膨脹發生開裂扭曲現象。
長時間后再次啟用地熱采暖系統時，也要像第一次使用那樣，嚴格按加熱程序升溫。
2、地表溫度不能太高；
要注意的是，使用地熱采暖，地表溫度不應超過28℃，水管溫度不能超過45℃，如果超過這個溫度的話，會影響地板的使用壽命和使用周期。一般的家庭，冬季室溫達到22℃左右，就已經很舒服了，正常升溫的話，是不會影響地熱地板的使用的。
3、關閉地熱系統，注意降溫要漸進；
隨著季節的推移，當天氣暖和起來，室內不再需要地熱系統供暖時，應注意關閉地熱系統也要有一個過程，地板的降溫過程也要循序漸進，不可驟降，如果降溫速度太快的話，也會影響地板的使用壽命。
4、房間過于干燥時，可以考慮加濕；
冬季氣候干燥，加上使用地熱采暖，地板長期處在高溫的情況下，容易干裂，這時業主有必要給房間加濕，以免地板干裂變形。
裝修時注意不能在地面打孔、打釘子，以免打漏地熱管線，導致地熱系統跑水，地板泡水報廢。另外由于地板表面是散熱面，地板上盡量不要做固定裝飾件或安放無腿的家具，也不宜加建地臺，以免影響熱空氣流動，導致房間取暖效果不佳。
由于地板表面溫度比較高，使用地熱采暖系統的房間冬天最好不要在地面直接放置盛水的玻璃器皿和瓷器，以免因受熱不均，熱脹冷縮，導致器皿破裂，家中“水漫金山”。
地熱地板已成為家居裝飾中的時尚裝飾品，但大家在選購、鋪裝時一定要多注意細節，尤其是在保養方面，地熱地板的要求就更高一些。
四、混凝土填充層施工注意事項
1、地暖加熱管安裝完畢且水壓試驗合格后48小時內完成混凝土填充層施工；
2、混凝土填充層施工應由有資質的土建施工方承擔，我單位密切配合；
3、混凝土填充層施工中，加熱管內水壓不應低于0.6MPa,填充層養護過程中，系統水壓不應低于0.4MPa；
4、填充層是用于保護塑料管和使地面溫度均勻的構造層。一般為豆石混凝土，石子粒徑不應大于10mm，水泥砂漿體積比不小于1:3,混凝土強度等級不小于C15。填充層厚度應符合設計要求，平整度不大于3mm；
5、地暖系統需要在墻體、柱、過門等與地面垂直交接處敷設伸縮縫，伸縮縫寬度不應小于10mm，當地面面積超過30㎡或邊長超過6m時，應設置伸縮縫，伸縮縫寬度不宜小于8mm；上述膨脹縫在混凝土填充層施工前已鋪設完畢，混凝土填充層施工時，應注意保護伸縮縫不被破壞；
6、混凝土填充層施工中，嚴禁使用機械振搗設備；施工人員應穿軟底鞋，采用平頭鐵鍬。
五、地面層裝修施工注意事項
1、施工面層時，不得剔、鑿、割、鉆和釘填充層，不得向填充層內楔入任何物件；
2、面層的施工，必須在填充層達到要求強度后才能進行；
3、面層（石材、面磚）在與內外墻、柱等交接處，應留8mm寬伸縮縫（最后以踢腳遮擋）；木地板鋪設時，應留≥14mm伸縮縫；
4、對于潮濕房間如衛生間，在填充層上部再做一遍防水。
六、初次供暖（運行調試）注意事項：
1、初次供暖（運行調試）必須在混凝土填充層的養護周期結束，填充層完全自然干燥后進行；
2、初次供暖（運行調試）時，熱水升溫應平緩，供水溫度應控制在比當時環境溫度高10℃左右，且不應高于32℃。在這個水溫下，應連續運行48h；以后每隔24h水溫升高3℃，直至達到設計供水溫度。
七、地板輻射供暖系統使用說明
1、系統安裝后當年冬季不啟用，如室內溫度低于5℃，應將本系統中的水用空壓機全部吹出，以防系統受凍；
2、初次供暖（運行調試）應在技術人員指導下進行，未經調試嚴禁投入使用；
3、低溫熱水地板輻射采暖系統的供水溫度宜采用35-50℃，不宜超過60℃，供熱系統的工作壓力不超過0.8MPa；
4、用戶每年冬季啟用地熱采暖系統時，一定要嚴格按照規定的加熱程序循環漸進，不能一步升溫到位；
5、用戶可在每年在使用前清洗分水器前端的過濾器，以保證水管的清潔，防止管路堵塞具體方法如下：首先關閉連接導管的進、回水閥門，然后打開過濾器，取出過濾網并清洗干凈，檢查過濾網有無破損、堵塞，如有損壞，應換上同規格的過濾網，按原樣裝好即可；
6、地暖系統在開始供水或使用過程中，管道中可能積存空氣，影響采暖效果，這時可打開分、集水器的放氣閥，將氣體排出，方法和傳統供熱相同；
7、鋪設在地面下的地暖管距地板面僅約3-4cm，砸碰、敲擊地面容易傷及地暖管，因此鋪設地暖管道的地面嚴禁敲砸、撞擊等，嚴禁在地面上楔入任何尖銳物，以防損壞地暖管。嚴禁使地面承受2噸/m2以上的荷載。
