學校空氣源熱泵熱水器熱水工程案例賞析

洞悉學�！肮�(jié)能舒適”熱水需求

定制專業的系統方案

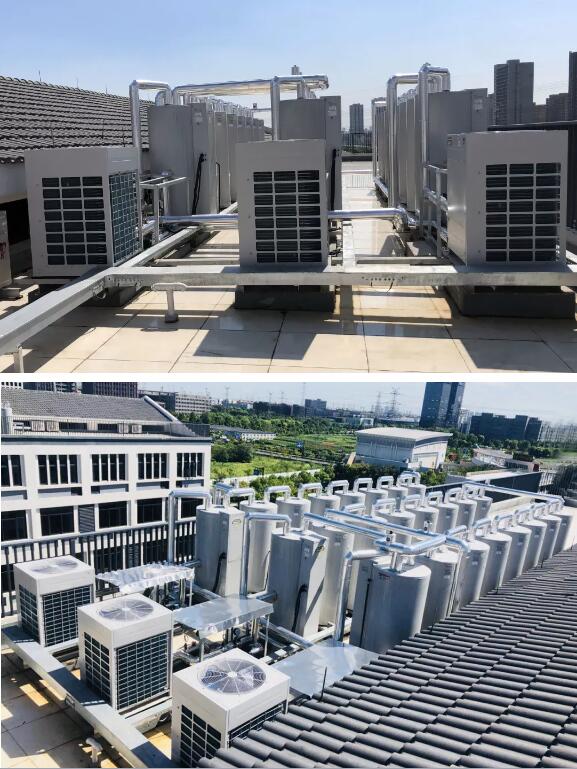

杭州某學校，2018年學校擴建后，新校區通過選用10套5匹承壓式空氣源熱泵熱水器系統，來實現全天候舒適節能熱水。

該校立足“一切為了學生健康成長”這一辦學宗旨，十分關注學生的生活環境和條件，因此，校方對熱水的配套設施建設要求十分嚴格。最終選定空氣源熱泵熱水器設備，主要是看重舒適熱水供應熱泵技術和更具專業水準的節能系統設計能力。在洞悉校方節能舒適熱水需求、深入研究學校熱水使用特征的前提下，工程師和項目經理為該校各個熱水使用功能區定制的“點對點集中供熱水系統”，獲校方高度認可。

1.師、生宿舍

師、生宿舍分為男、女兩棟樓，每棟樓的1-4層為學生宿舍，定時供水;5-6層為教室宿舍，24h連續供水�？紤]到熱水供應時間及水路分區，建議做成獨立的熱水系統。

學生宿舍(1-4層)

熱水需求：共64間約200個床位，每層17間宿舍(每間2-4人)，每層樓設1個集中浴室(10個淋浴器)

使用設備：2臺5匹承壓式熱泵+2個加熱水箱(12kW)+14個455L閉式水罐

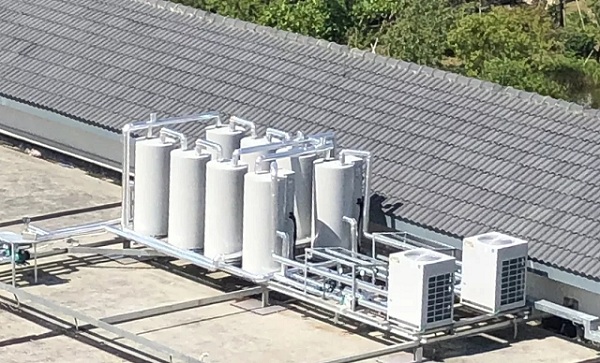

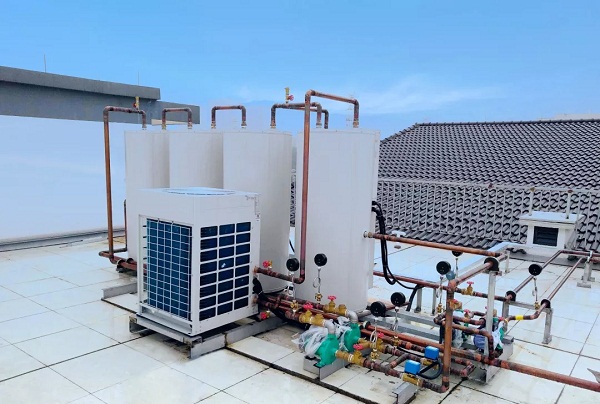

安裝位置：樓頂

教師宿舍(5-6層)

熱水需求：共32間宿舍68個床位，每層17個房間(每間2人)，設單獨的淋浴間

使用設備：1臺5匹承壓式熱泵+1個加熱水箱(12kW)+7個455L閉式水罐

安裝位置：樓頂

2.食堂

熱水需求：食堂12個洗滌盆熱水

使用設備：2臺5匹承壓式熱泵+2個加熱水箱(12kW)+6個455L閉式水罐

安裝位置：樓頂

3.學前部(幼兒園)

熱水需求：200人(10個淋浴花灑)熱水

使用設備：1臺5匹承壓式熱泵+1個加熱水箱(12kW)+3個455L閉式水罐

安裝位置：樓頂

4.風雨操場

熱水需求：風雨操場配套浴室(8個淋浴花灑)熱水

使用設備：1臺5匹承壓式熱泵+1個加熱水箱(12kW)+3個455L閉式水罐

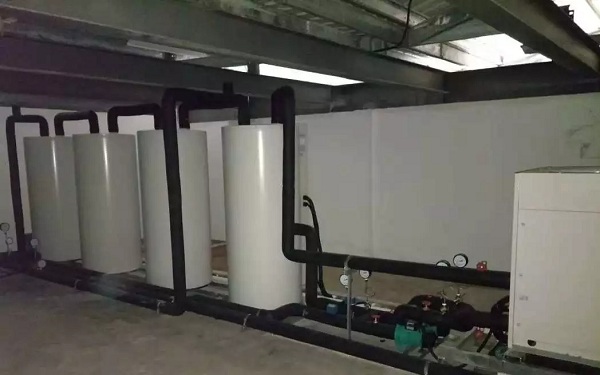

安裝位置：室內夾層

模塊化承壓熱泵系統 解鎖學校節能舒適熱水正確打開方式

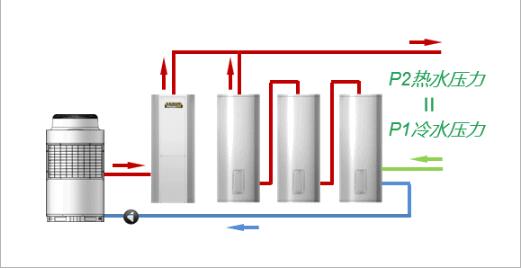

冷、熱水壓力平衡，全天候熱水舒適供應

據學校后勤人員反饋，由于特殊教育學校學生身體上的特殊性，學校對熱水設備在舒適性上的要求非常高。

擴建后的新校區使用的這套熱泵系統，突破了傳統熱泵“忽冷忽熱”的技術難題，即使在晚間宿舍熱水使用高峰期，用水變化頻繁的情況下，也能夠做到冷、熱水壓力始終保持平衡，避免水溫忽冷忽熱，從而提升師生熱水使用體驗。此外，系統中熱水分倉儲存，水箱之間不會發生冷熱水混合，真正做到全天候恒溫恒壓供熱水，9月份投入使用以來，師生普遍反映熱水量很足，還能即開即熱。

承壓式熱泵技術，節能30%

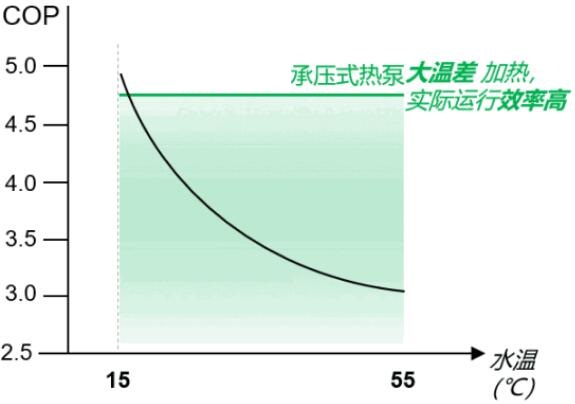

在保證師生熱水及時供應的同時，對于學校這樣一個龐大的場所而言，考慮最多的就是節能量。而承壓式熱泵系統可以很好的解決這個問題，首先這種“點對點”的單元化供熱方式，能夠簡化熱水系統，大幅降低能耗損失;其次這套系統采用創新直熱承壓技術，熱泵主機額定COP高達4.59，以大溫差的方式進行加熱，解決傳統熱泵在實際運行效率大幅衰減的技術難題。而且系統在輸送環節，較傳統大大降低了水箱保溫能耗和水泵電耗，更可節能30%，節省下來的運行費用，還可用來投入師資建設。

不僅如此，這套系統在可靠性、水質衛生、安裝便捷性等方面的優勢也能解決學校實際使用中面臨的問題。一方面原廠標準化的系統附件，讓校方對于整個系統的運行穩定性和可靠性更放心;另一方面模塊化承壓水箱與大氣隔絕，衛生程度高，以保障學生衛生用水;同時模塊化水箱，占地小、高度低、承重輕，可以直接安裝于樓頂，不用考慮承重問題，安裝靈活便捷。

小編分享的這個學�？諝庠礋岜脽崴鞴�(jié)能舒適熱水工程，讓我們一起為學校的莘莘學子提供更優質的節能舒適熱水解決方案吧。
